斑块面积测量检测和比率检测解决方案
发布时间:2021-06-04

工业生产加工中,对于某些产品需要检测其某一部位或者部件的面积占有等,需要精准的获取数据进行比对,确保产品合格等,该Visionbank智能视觉系统可提供斑块面积测量检测方案,完美解决这一问题。

斑块检测


1.斑块面积及比率检测,是计算ROI区域内,白色斑块或黑色斑块的所占面积,亦可输出比率,及斑块面积在ROI区域面积所占比。

2.区域类型:方形、圆形、环形。

3.斑块颜色:黑色、白色。

4.二值阈值:斑块与背景的灰度变化值。

5.面积范围:通过面积范围设置,选择需要检测的斑块。

6.上下限:斑块总面积阈值设定,是否合格。

7.计算斑块的总面积占 ROI 区域的总面积百分比。不选择时输出斑块面积。

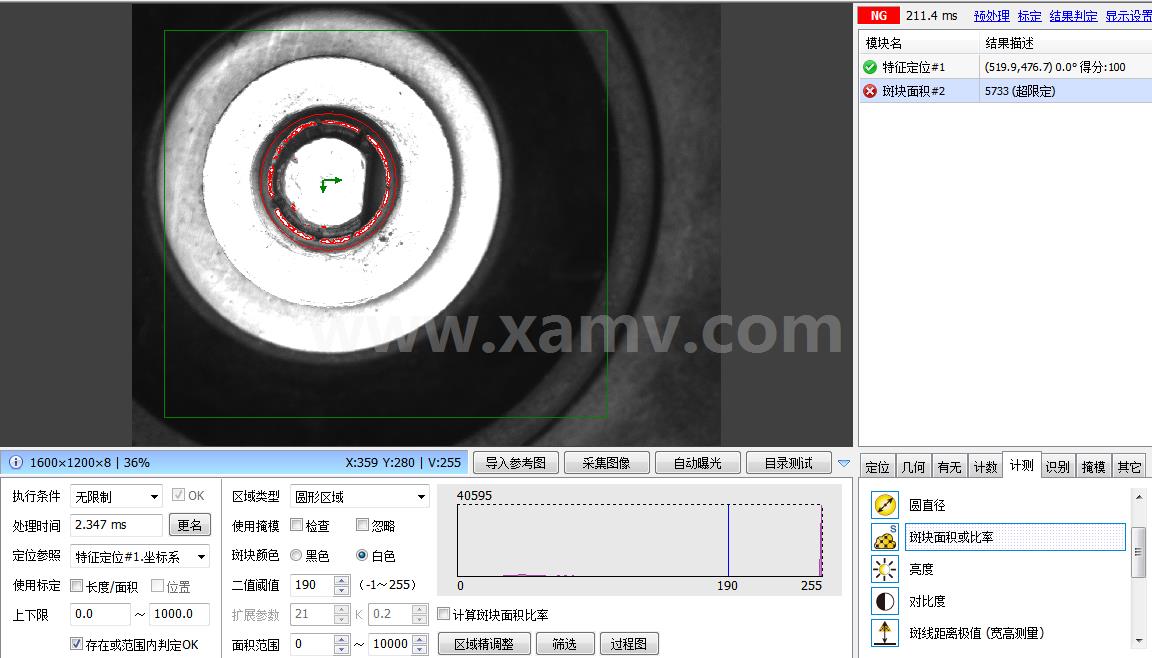

斑块面积检测

检测到斑块面积超出上下限,判定NG

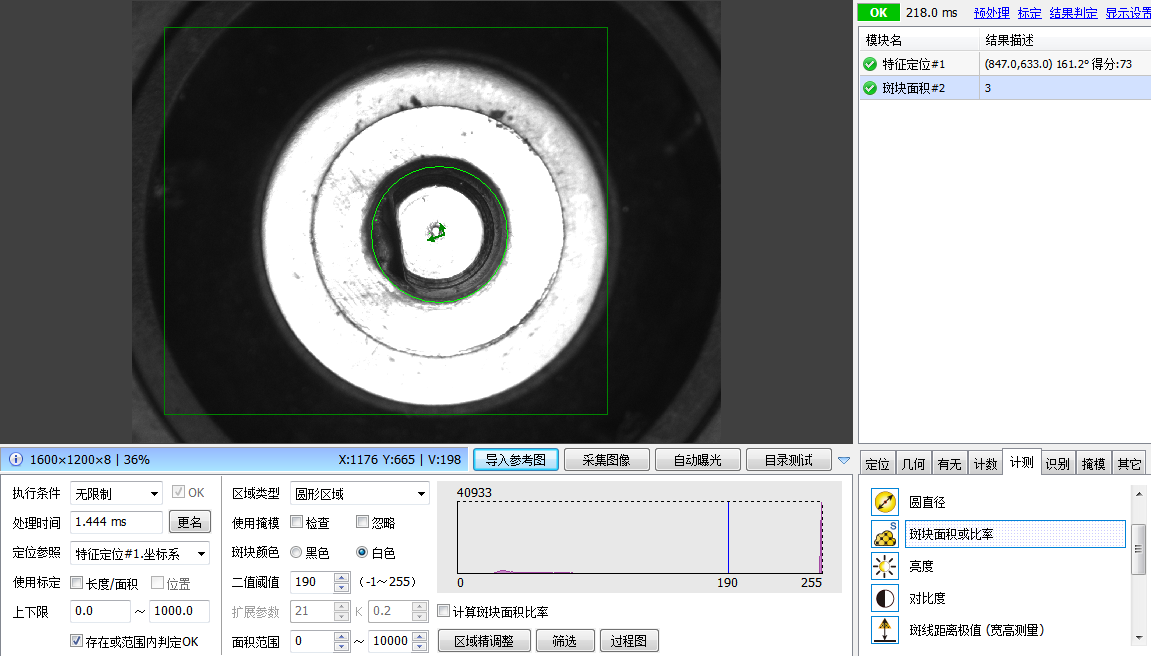

斑块面积检测2

检测到斑块面积在上下限范围内,判定OK
