干簧管(Reed Switch)也称舌簧管或磁簧开关,是一种磁敏的特殊开关,是干簧继电器和接近开关的主要部件。干簧管比一般机械开关结构简单、体积小、速度高、工作寿命长;而与电子开关相比,它又有抗负载冲击能力强等特点,工作可靠性很高。干簧管可以作为传感器,用于计数、限位等等,其在家电、汽车、通讯、工业、医疗、安防等领域都得到了广泛的应用。除此之外,还可应用于其它传感器及电子器件,如簧片继电器、油位传感器、接近传感器(磁性传感器)等,也可用于高危环境。
由于干簧管可以用于上述众多工业场合,其市场需求量正在呈现日益增长的趋势,所以在干簧管的生产过程中,质量监控成为重要的一环。由于结构特殊,干簧管生产日常出现的不良主要包括气泡、碎裂及金属丝生锈等。
维视图像通过一个具体案例来做说明,检测要求如下:
干簧管的封结部分为玻璃材质,两端是细金属丝,直径2mm,长度14mm左右,需要检测金属丝上是否有锈,以及玻璃的封结头部位是否有气泡或断裂,气泡都是连续大面积存在的,超过1mm范围即视为不良,样品如下图所示:
就本案例而言,工程师根据需求计算后,决定采用200W分辨率的千兆网口工业CCD相机,配套双远心镜头进行拍摄。在现场实验时我们发现一个问题,由于样品本身是透明玻璃材质,按理来说采用背光源可以更清楚的看到气泡的形态。但是,如果按此方案,中间的金属丝就会呈现为不透明的黑色,而上面的铁锈特征将被遮挡。这样看来,分次拍摄似乎是更好的选择,但是这无疑会导致生产效率的降低和系统成本的增加。那么,是否有合适的光源可以一次性解决两种类型的缺陷拍摄问题呢?

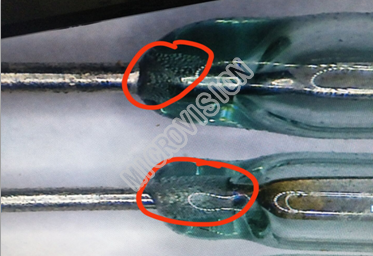

答案是肯定的。经过维视图像工程师的反复实验,发现采用一种特殊光源可以将上述两种缺陷的效果都非常清楚的拍摄出来,同时又不会引起玻璃表面的反光,效果如下:
从上图可以看出,拍摄效果既可以看到气泡的形态,又可以非常明显的看到金属丝上是否有铁锈,便于图像处理软件进行后期处理。
如果您也有类似需求,欢迎致电维视图像,我们会竭力为您提供高性价比方案和优质的服务。
