【维视智造】金属件、塑料件尺寸测量及缺陷检测案例
发布时间：2022-05-13
【维视智造】金属件、塑料件尺寸测量及缺陷检测案例
金属件
塑料件
基于VisionBank智能视觉软件检测
1.项目检测目的
保证金属件或者塑料件的质量,符合产品生产的需求。该项目主要从两个方向进行检测，分别是尺寸测量、缺陷检测。
2.解决方案原理
总长测量 先找到左边的边缘，然后以这个直线为依据，计算右侧边缘相对于左侧的最大距离、最小距离和平均距离；
缺口检测 原理类似总长。分别基于左右侧边缘，计算立体挡片的相对距离；
缺陷检测 以标准产品设计标准模板，对比轮廓数据。
3.项目检测结果演示

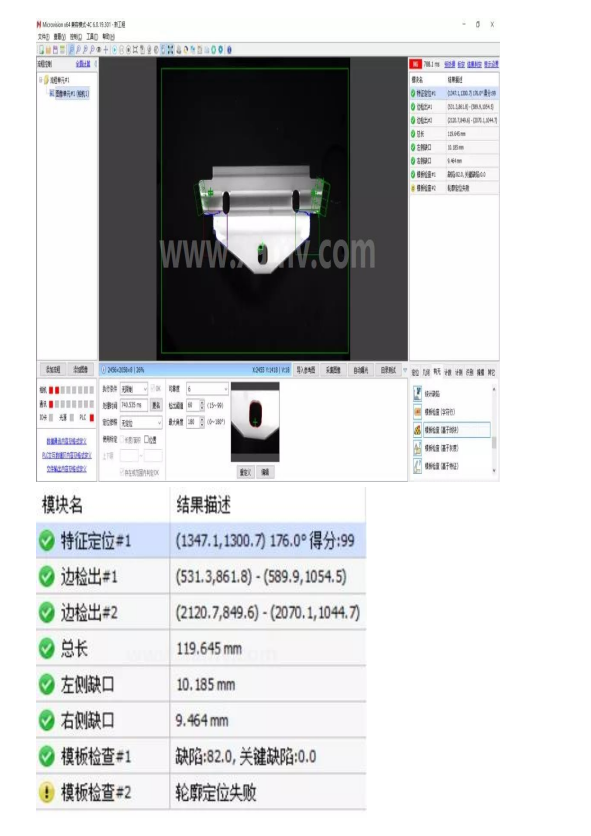

总长及缺口位置及其相对距离完成测量，检测结果显示左侧存在缺陷。

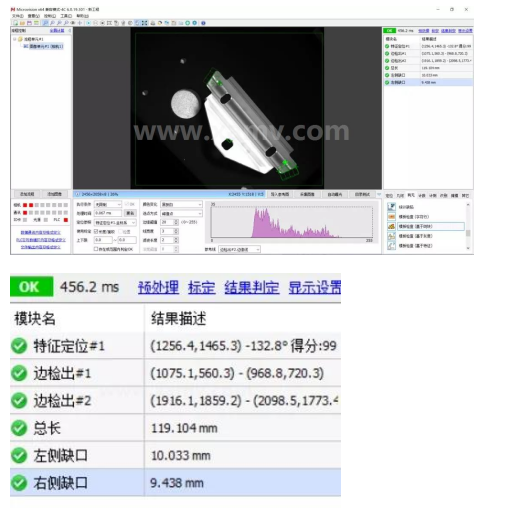

4.不同位置检测验证
5.项目配置清单
项目名称 | 配置 |
通用质量检测 & 视觉定位系统 | MV-EM工业相机 |
BT-23双远心镜头 | |
BT-MP5工业镜头 | |
远心工位光源 | |
普通镜头工位光源 | |
光源控制器 | |
SVC400工控机 | |
VisionBank软件 |
