VisionBank基于测量数据的处理
发布时间：2022-05-23

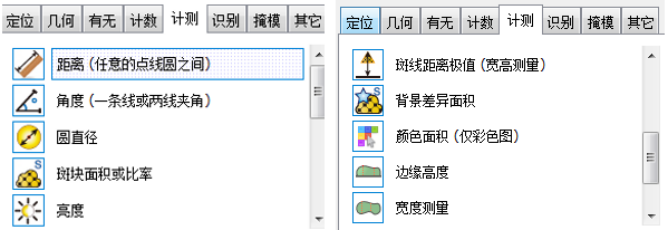

之前在《零件外形尺寸检测系统》中有提到过基于VisionBank软件的测量系统，介绍了其尺寸测量的功能，其实除了在《零件外形尺寸检测系统》用到的距离检测功能模块，VisionBank还拥有检测角度、圆直径、斑块面积或比率、宽高测量等等功能，如下图：

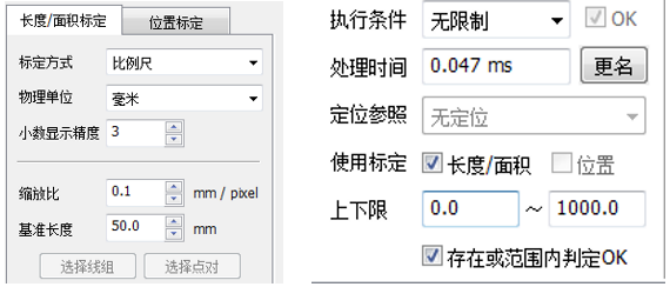

这些检测模块，算法都是封装好的，通过鼠标的拉拽即可使用，测量结果可以使用比例尺标定，同时还可通过控制测量范围，判断被测物是否为合格产品。如下图：
在通过这些测量模块得出测量值后，因为一些需求，需要进一步处理，比如需要求取平均值、最大值、逻辑运算等等，下面就重点介绍这个实现步骤，以求取平均值为案例：
首先，建立流程单元，图像单元，通过定位，边检出等功能，确定需要测量的点或边，本次案例是以测量边为案例。

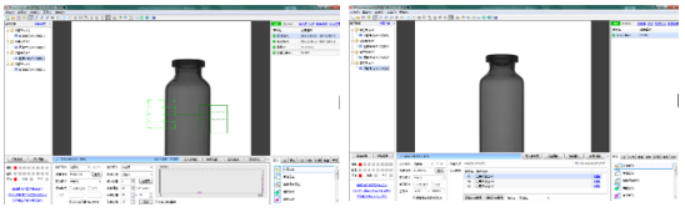

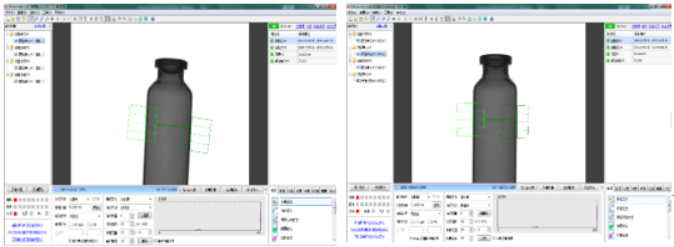

如上图所示，一共建立了四个流程模块，前三个流程模块是用来测试距离，给出测试结果，第四个流程用于计算平均值，此流程不需要添加测量模块，添加公式计算模块即可。
此结果就是测量的平均值。

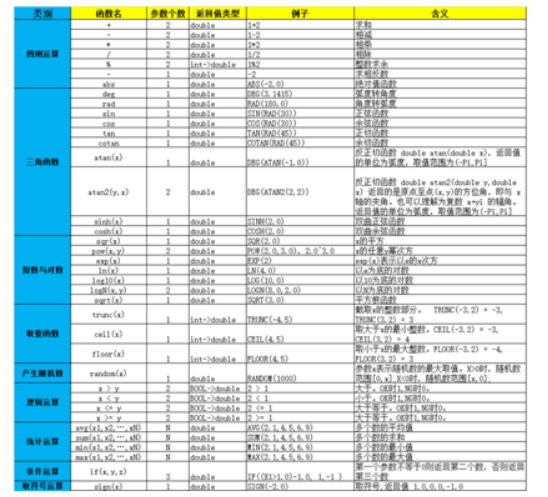

下图为VisionBank软件涉及的运算公式：
VisionBank软件有众多模块，这只是测量部分的一个小功能，对有测量方面需求的客户会有很大的帮助。
