机器视觉系统中，镜头相当于人的眼睛，其主要作用是将目标的光学图像聚焦在图像传感器（工业相机）的光敏面阵上。视觉系统处理的所有图像信息均通过镜头得到，镜头的质量直接影响到视觉系统的整体性能。
现阶段，高分辨率工业相机已越来越多地应用于工业自动化图像检测领域，比如500万像素工业相机、1400万像素工业相机甚至2900万像素工业相机等等。众所周知，工业相机像素的高低是决定图像清晰的一个主要因素，其次，高分辨率的工业镜头可使相机的性能得到更大的发挥。
BT-MP5是远心光学BTOS(维视智造旗下品牌)继远心镜头及双远心镜头之后推出的500万像素定焦镜头系列，该系列工业镜头采用超低失真设计，具有低畸变率、多种光学校正方式，减少像差的发生，拥有高对比度、清晰度、坚固的机械设计、调节后的锁定装置，可广泛用于工业高准确测量、检测、识别等工业机器视觉和图像处理系统中。与同样为定焦镜头的AFT-MP系列工业镜头相比，BT-MP5有两大优势不容忽视。
1. 光学分辨率高，适合高精度检测
图像分辨率一般以量化图像传感器既有空间频率对比度的 CTF （对比传递函数）衡量，单位为 lp/mm（每毫米线耦数）。大部分机器视觉集成器往往只是集合了大量廉价的低像素、低分辨率镜头，最后只能生成模糊的影像。而BT-MP5系列镜头的分辨率为5MP(150lp/mm)，非常适合工厂自动化、机器视觉、图像处理等对画质要求非常高的场合，能配合5百万像素及以下 1/3"、1/2"、2/3"工业相机使用，可广泛用于工业高精确测量、检测、识别等工业机器视觉和图像处理系统中。

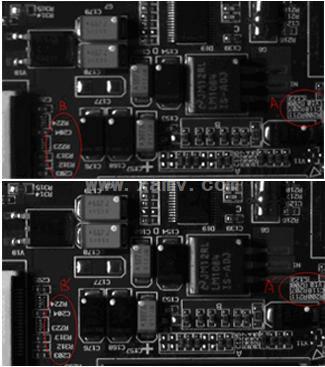

不同像素镜头拍摄对比
以上两图为维视图像生产的同一台高分辨率CCD相机对同一摄取目标拍摄的图像。拍摄时，相机参数设置及外部拍摄条件（如光照条件、拍摄视场等）完全一致，唯一不同的就是镜头的分辨率。上图为100万像素镜头的成像效果，下图为500万像素镜头的成像效果。
2. 低畸变率，提高检测稳定性
镜头畸变又称失真，指被摄物平面内的主轴外直线，经光学系统成像后变为曲线，形成成像误差。畸变像差只影响影像的几何形状，而不影响影像的清晰度。通常工业镜头有三大典型畸变，即桶形畸变、枕型畸变和线性畸变。
BT-MP5系列镜头凭借自身的技术优势，采用独特的光学设计，极大地改善了图像失真，降低了畸变率，最大限度地减少了像差的发生，对比度、清晰度高，可广泛用于高精度行业的测量、检测、识别等工业机器视觉和图像处理系统中。
3. BT-MP5系列镜头介绍
BT-MP5系列具体性能参数如下。
| 型号 | BT-0820MP5 | BT-1214MP5 | BT-2514MP5 | |
| 焦距（mm） | 8 | 12 | 25 | |
| 光圈大小 | F2.0~F16 | F1.4~F16 | F1.4~F22 | |
| 视场角(D*H*V） | 2/3″ | 68°×57°×44° | 50°×40.3°×31° | 24.9°×20°×15.1° |
| 1/2″ | 52°× 42.5°×32.5° | 37°×30°×22° | 18.3°×14.7°×11° | |
| 1/3″ | 40°×32.5°×26.5° | 28°×22.5°×17° | 13.8°×11°×8.3° | |
| 聚焦范围 | 0.15m -∞ | 0.3m -∞ | 0.3m -∞ | |
| 畸变 | 2/3″ | 1.15% | 最大0.3% | 最大0.3% |
| 1/2″ | 1.0% | |||
| 1/3″ | 0.73% | |||
| 滤镜接口规格 | M40.5X0.5 | / | / | |
| 法兰后焦 | 10.32mm | 11mm | 12mm | |
| 外形尺寸 | Φ44x50.8 | Φ36,994x47.3 | Φ36.5x36.5 | |
