如何选择工业相机,选择工业相机镜头时要注意哪些问题
发布时间:2021-06-10

工业相机是机器视觉系统中的一个关键组件, 工业相机一般安装在机器流水线上代替人眼来做测量和判断, 选择合适的相机也是机器视觉系统设计中的重要环节,那如何选择合适的工业相机呢?选择工业相机镜头时,要注意哪些问题呢?下面就一起来了解下。

11


如何选择合适的工业相机

1、根据应用的不同分别选用CCD或CMOS相机

CCD工业相机主要应用在运动物体的图像提取,当然随着CMOS技术的发展,很多贴片机也在选用CMOS工业相机。用在视觉自动检查的方案或行业中一般用CCD工业相机比较多。CMOS工业相机由成本低,功耗低也应用越来越广泛。

2、分辨率的选择

首先考虑待观察或待测量物体的精度,根据精度选择分辨率。相机像素精度=单方向视野范围大小/相机单方向分辨率。则相机单方向分辨率=单方向视野范围大小/理论精度。

若单视野为5mm长,理论精度为0.02mm,则单方向分辨率=5/0.02=250。然而为增加系统稳定性,不会只用一个像素单位对应一个测量/观察精度值,一般可以选择倍数4或更高。这样该相机需求单方向分辨率为1000,选用130万像素已经足够。

其次看工业相机的输出,若是体式观察或机器软件分析识别,分辨率高是有帮助的;若是VGA输出或USB输出,在 显示器 上观察,则还依赖于显示器的分辨率,工业相机的分辨率再高,显示器分辨率不够,也是没有意义的;利用存储卡或拍照功能,工业相机的分辨率高也是有帮助的。

3、相机帧数选择

当被测物体有运动要求时,要选择帧数高的工业相机。但一般来说分辨率越高,帧数越低;

4、与镜头的匹配

传感器 芯片尺寸需要小于或等于镜头尺寸,C或CS安装座也要匹配。

选择工业相机镜头时,要注意:

1.C接口还是CS接口,C接口的接口距离是17.5mm,CS接口的接口距离是12.5mm,用错了就不能合焦;

2.要根据感光器件的大小来选择镜头,是2/3寸感光芯片的要选择对应成像圈的镜头,如果选择了1/3"或1/2“的,会出现很大的暗角。

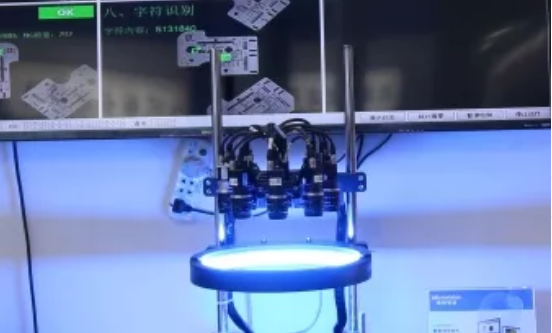

智能视觉系统

3.选择焦距,即选择视野范围比观测范围稍大一点的镜头。

4.景深与光环境的配合,光线充足,配备光源照射的地方可以选用小光圈,加大景深,提高拍摄清晰度。光线不足的地方需要稍大一点的光圈或采用高感光度的感光芯片。
