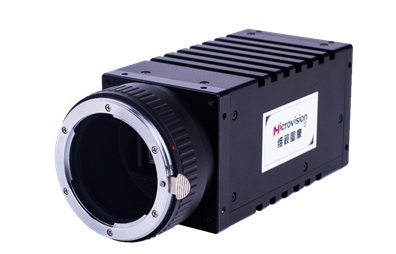

MV-E系列大幅面千兆网工业相机
发布时间：2021-06-02
产品简介
MV-E系列工业相机为维视推出的高分辨率以太网工业相机，该系列相机为800万像素以上相机，采用更加稳定和通用的千兆以太网络进行传输，相机功耗低、散热良好，具有图像质量清晰、稳定等特点，支持IO信号输入输出，配套多种主流语言开发包及例程，同时支持第三方图像处理软件直接调用，主要应用于高精度视觉检测、尺寸测量、缺陷检测、科学研究等方向，配合双远心光学镜头效果更佳，是您机器视觉项目图像高清获取的理想之选。
产品特点
| ● 采用千兆以太网接口，理论支持100米传输距离 |
| ● 采用大型数据包形式传输，减少对中断的处理，性能更加稳定 |
| ● 采用高品质感光器件，较低的功耗及优良的算法，使得图像清晰、低噪声、色彩还原度好 |
| ● 支持1路外触发输入，可从IO卡/PLC等设备获取控制信号，提高图像获取同步性 |
| ● 支持1路信号输出，可随曝光时间或自定义输出，如控制频闪灯 |
| ● CMOS相机支持AOI/ROI进行局部曝光，并提高采集帧率 |
| ● 支持断网续传功能，在网络断开重新连接时，可自动继续工作 |
| ● 随机附赠VB/VB.NET/VC/C#/QT等例程并提供源代码方便用户参考及二次开发 |
| ● 兼容Halcon、Labview、VisionPro、Matlab等第三方图像处理软件 |
| ● 支持Windows XP、Win7、Win8、Win10操作系统 |
性能参数
C接口相机
| 型号 | MV-E800M/C | MV-E1000C | MV-E1200M/C | MV-E1400C |
| 最高分辨率 | 3312×2496 | 3984×2712 | 4080*3066 | 4620×3084 |
| 像素尺寸 | 3.88μm×3.88μm | 3.4μm×3.4μm | 3.1μm×3.1μm | 2.86μm×2.86μm |
| 传感器类型 | CCD | CMOS | CMOS | CMOS |
| 光学尺寸 | 1" | 1" | 1" | 1" |
| 有效感光面积 | 12.8mm×9.6mm | 13.5mm×9.2mm | 12.7mm×9.5mm | 13.5mm×8.8mm |
| 最大帧率 | 14 fps | 10 fps | 6 fps | 7 fps |
| 帧存 | 3帧/128MB | 3帧/128MB | 3帧/128MB | 3帧/128MB |
| 曝光时间 | 黑白：33-100000μs 彩色：33-500000μs | 300-500000μs | 100-78000μs | 300-500000μs |
| 输出颜色 | M为黑白,C为彩色 | 彩色 | M为黑白,C为彩色 | 彩色 |
| 数据位数 | 8 | 8 | 8 | 8 |
| 曝光方式 | 帧曝光 | 行曝光 | 行曝光 | 行曝光 |
| I/O接口 | 12芯I/O | 12芯I/O | 12芯I/O | 12芯I/O |
| 采集方式 | 连续/外触发/软触发 | 连续/外触发/软触发 | 连续/外触发/软触发 | 连续/外触发/软触发 |
| 输出方式 | GigE千兆以太网输出(1000Mbit/s) | GigE千兆以太网输出(1000Mbit/s) | GigE千兆以太网输出(1000Mbit/s) | GigE千兆以太网输出(1000Mbit/s) |
| 传输距离 | 100米 | 100米 | 100米 | 100米 |
| 可编程控制 | 增益、帧率、曝光时间 | 增益、帧率、曝光时间 | 增益、帧率、曝光时间 | 增益、帧率、曝光时间 |
| 镜头接口 | C口 | C口 | C口 | C口 |
| 供电要求 | DC 12V | DC 12V | DC 12V | DC 12V |
| 功耗 | 4W | 3.5W | 2W | 4W |
| 外形尺寸 | 50mm×50mm×48mm | 50mm×50mm×48mm | 50mm×50mm×48mm | 50mm×50mm×48mm |
| 重量 | 145g | 145g | 145g | 145g |
F接口相机
| 型号 | MV-E1600M/C-M | MV-E2900M/C-M | MV-E7000M/C |
| 最高分辨率 | 4896×3264 | 6576×4384 | 10000×7000 |
| 像素尺寸 | 5.5μm×5.5μm | 5.5μm×5.5μm | 3.1μm×3.1μm |
| 传感器类型 | CCD | CCD | CMOS |
| 光学尺寸 | ASP-H | 35mm | 35mm |
| 有效感光面积 | 26.9mm×18mm | 36mm×24mm | 31mm×21.7mm |
| 最大帧率 | 5 fps | 2.5 fps | 1.5 fps |
| 帧存 | 3帧/128MB | 3帧/128MB | 3帧/128MB |
| 曝光时间 | 30-1000000μs | 30-1000000μs | 100μs~500ms |
| 输出颜色 | M为黑白,C为彩色 | M为黑白,C为彩色 | M为黑白,C为彩色 |
| 数据位数 | 8 | 8 | 8 |
| 曝光方式 | 帧曝光 | 帧曝光 | 行曝光 |
| I/O | 12芯I/O | 12芯I/O | 12芯I/O |
| 同步方式 | 连续/外触发/软触发 | 连续/外触发/软触发 | 连续/外触发/软触发 |
| 输出方式 | GigE千兆以太网输出(1000Mbit/s) | GigE千兆以太网输出(1000Mbit/s) | GigE千兆以太网输出(1000Mbit/s) |
| 数据传输距离 | 100米 | 100米 | 100米 |
| 可编程控制 | 增益、帧率、曝光时间 | 增益、帧率、曝光时间 | 增益、帧率、曝光时间 |
| 镜头接口 | F口 | F口 | M72 |
| 供电要求 | DC 12V | DC 12V | DC 12V |
| 功耗 | 6W | 6W | 7.5W |
| 外形尺寸 | 60mm×60mm×150mm | 60mm×60mm×150mm | 76mm×76mm×71mm |
| 重量 | 420g | 420g | 360g |
产品特点

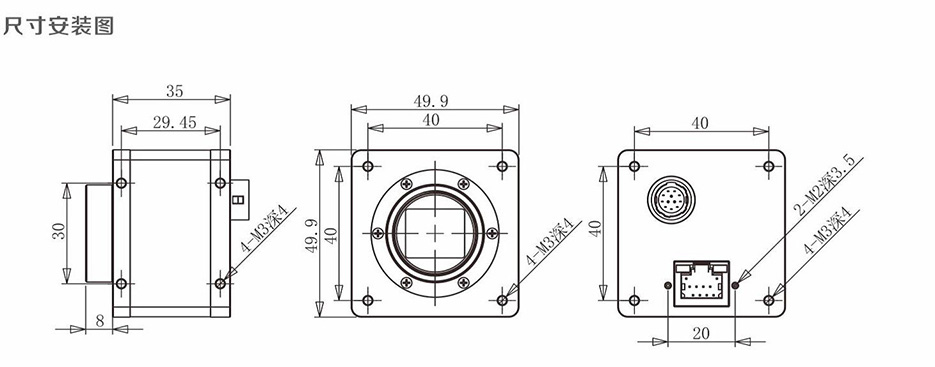

C接口相机

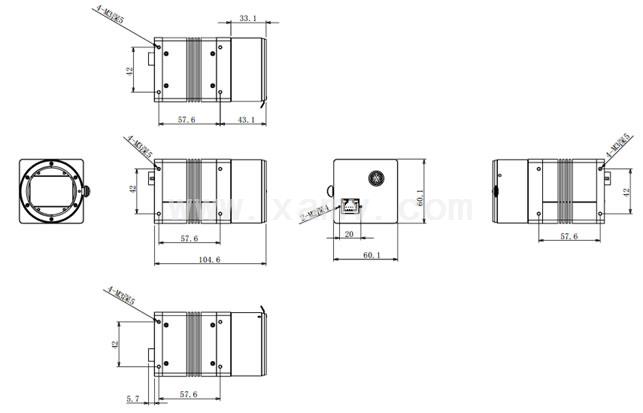

F/M72接口相机(-M型)
MV-E7000M/C （M72）
相关资料下载：
