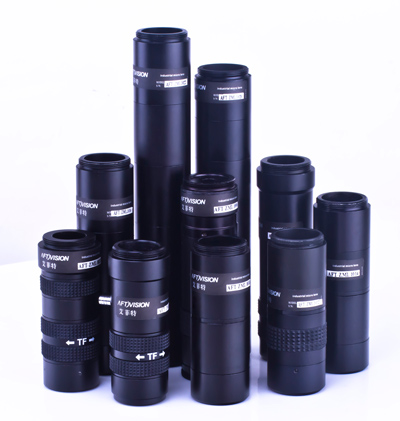

ZML系列小型变倍缩放工业镜头
发布时间：2015-08-21
【产品简介】
ZML系列小型变倍缩放工业镜头采用全新超低失真、高分辨率设计，具有清晰度高，倍率可变，光学无畸变，高对比度等特点。体积小巧、易于安装，采用焦阑法，测量误差少，能配合百万像素以上1/3，1/2，2/3工业相机使用，用于高精确检测、高精度尺寸测量、目标位置定位等机器视觉系统中。
可按客户要求的工作距离及视场范围定做镜头
【性能参数】
工业放大镜头参数对照表单位(mm)
| 型号 | 放大倍率 ×倍数 | 工作距离 mm | 视场H×V（mm） | 接口 类型 | 最大兼 容CCD | 外形尺寸 | 备注 | |
|---|---|---|---|---|---|---|---|---|
| 1/3”CCD | 1/2”CCD | |||||||
| AFT-ZML0912 | ×0.35~ ×2.25 | 85-90 | 13.3×10 ~2.1×1.6 | 18.3×13.7 ~2.9×2.2 | C | 1/2〞 | φ28*167 | 0.5× CCD接口 |
| 重点推荐产品 | ×0.35 | 90 | 13.3×10.0 | 18.3×13.7 | 左表列出的是镜头在某放大倍数时的物距和视场范围，以便参考 | |||
| ×0.5 | 89 | 9.6×7.2 | 13.6×10.2 | |||||
| ×0.75 | 88 | 6.3×4.7 | 8.8×6.6 | |||||
| ×1.0 | 87 | 4.5×3.4 | 6.2×4.7 | |||||
| ×1.25 | 87 | 3.8×2.9 | 5.0×3.8 | |||||
| ×1.5 | 86 | 3.0×2.3 | 4.2×3.2 | |||||
| ×1.75 | 86 | 2.6×2.0 | 3.6×2.7 | |||||
| ×2.0 | 85 | 2.3×1.7 | 3.2×2.4 | |||||
| ×2.25 | 85 | 2.1×1.6 | 2.9×2.2 | |||||
| AFT-ZML0912 | ×0.7~×4.5 | 85-90 | 6.8×5.1 ~1.0×0.7 | 9.3×7.0 ~1.5×1.1 | C | 1/2〞 | φ28*181 | 0.5×CCD接口 + 2×变倍接口 |
| 重点推 荐产品 | ×0.7 | 90 | 6.8×5.1 | 9.3×7.0 | 左表列出的是镜头在某放大倍数时的物距和视场范围，以便参考 | |||
| ×1.0 | 89 | 4.8×3.6 | 6.8×5.1 | |||||
| ×1.5 | 88 | 3.2×2.4 | 4.4×3.3 | |||||
| ×2.0 | 87 | 2.2×1.7 | 3.1×2.3 | |||||
| ×2.5 | 87 | 1.9×1.4 | 2.5×1.9 | |||||
| ×3.0 | 86 | 1.5×1.1 | 2.1×1.6 | |||||
| ×3.5 | 86 | 1.3×1.0 | 1.8×1.4 | |||||
| ×4.0 | 85 | 1.1×0.8 | 1.6×1.2 | |||||
| ×4.5 | 85 | 1.0×0.7 | 1.5×1.1 | |||||
| AFT-ZML1010 | -∞~×0.3 | ∞~213 | ∞~ 16.1×12.1 | ∞~ 21.5×16.1 | C | 2/3” | φ28*46 | |
| AFT-ZML1011 | ×0.16~×0.51 | 332~146 | 29.5×22.1~ 9.5×7.1 | 39.3×29.5~ 12.7×9.5 | C | 2/3” | φ28*56 | |
| AFT-ZML1012 | ×0.4~×0.72 | 158~119 | 12×9~ 6.7×5 | -- | C | 1/3” | φ28*66 | |
| AFT-ZML1013 | ×0.62~×0.94 | 116~104 | 7.8×5.9~ 5.1×3.8 | 10.4×7.8~ 6.8×5.1 | C | 1/2” | φ28*76 | |
| AFT-ZML1014 | ×0.83~×1.17 | 97~94 | 5.8×4.4~ 4.1×3.1 | - | C | 1/3” | φ28*86 | |
| AFT-ZML1015 | ×1.07~×1.37 | 85~87 | 4.5×3.4~ 3.5×2.6 | - | C | 1/3” | φ28*96 | |
| AFT-ZML1016 | ×1.26~×1.60 | 77~82 | 3.8×2.9~ 3.0×2.3 | - | C | 1/3” | φ28*106 | |
| AFT-ZML1017 | ×1.50~×1.78 | 72~79 | 3.2×2.4~ 2.7×2.0 | - | C | 1/3” | φ28*116 | |
| AFT-ZML1018 | ×1.66~×1.92 | 68~77 | 2.9×2.2~ 2.5×1.9 | - | C | 1/3” | φ28*126 | |
| AFT-ZML1019 | ×1.92~×2.18 | 65~74 | 2.5×1.9~ 2.2×1.7 | - | C | 1/3” | φ28*136 | |
| AFT-ZML1020 | ×2.09~×2.40 | 62~73 | 2.3×1.7~ 2.0×1.5 | - | C | 1/3” | φ28*146 | |
| AFT-ZML1021 | ×2.40~×2.53 | 60~71 | 2.0×1.5~ 1.9×1.4 | - | C | 1/3” | φ28*156 | |
| AFT-ZML1022 | ×2.40~×2.67 | 58~69 | 2.0×1.5~ 1.8×1.4 | - | C | 1/3” | φ28*166 | |
| AFT-ZML1024 | ×0.4~×1.1 | 211~106 | 12.4×9.3~ 4.4×3.3 | 16.5×12.4~ 5.9×4.4 | C | ~2/3” | φ28*75 | 通光口径可变倍率可变 |
| ×0.4 | 211 | 12.4×9.3 | 16.5×12.4 | 左表列出的是镜头在某放大倍数时的物距和视场范围，以便参考 | ||||
| ×0.5 | 174 | 9.6×7.2 | 12.8×9.6 | |||||
| ×0.6 | 148 | 8×6 | 10.6×8 | |||||
| ×0.7 | 135 | 6.8×5.1 | 9.1×6.8 | |||||
| ×0.8 | 125 | 6×4.5 | 8×6 | |||||
| ×0.9 | 116 | 5.3×4 | 7.1×5.3 | |||||
| ×1.0 | 110 | 4.8×3.6 | 6.4×4.8 | |||||
| ×1.1 | 106 | 4.4×3.3 | 5.9×4.4 | |||||
注： 1、由于受相机个体差异的影响，测试数据存在一定的误差属于正常范围；
2、其中AFT-ZML1014～AFT-ZML1022为图像在1/2相机有黑圈，不建议使用；
3、其中AFT-ZML1012～AFT-ZML1022为图像在2/3相机有黑圈，不建议使用。
【外形尺寸】
 |  |  |  |  |
| AFT-ZML0912 | AFT-ZML1010 | AFT-ZML1011 | AFT-ZML1012 | AFT-ZML1013 |
|---|---|---|---|---|
 |  |  |  |  |
| AFT-ZML1014 | AFT-ZML1015 | AFT-ZML1016 | AFT-ZML1017 | AFT-ZML1018 |
 |  |  |  |  |
| AFT-ZML1019 | AFT-ZML1020 | AFT-ZML1021 | AFT-ZML1022 | AFT-ZML1024 |
【应用领域】
广泛用于丝网印刷机械、贴合、切割、PS打孔机、PCB补线机、PCB打孔机、玻璃割片机、点胶机、SMT检测、贴版机等工业精密对位、定位、零件确认、尺寸测量、工业显微等CCD视觉对位、测量装置等领域。
相关资料下载：
- AFTvision ZML系列小型变倍缩放工业镜头.pdf立即下载
