AFTvision高精度机器视觉标定板
发布时间:2015-08-21

AFT-MCT-OV系列高精度OpenCV标定板

AFT-MCT-OV系列高精度OpenCV标定板是为高校、研究单位和机器视觉集成商研制的专用高精度标定工具,通过开源的OpenCV标定软件能够方便的获得相机的标定结果数据。(标定软件可以参考OpenCV中文官方网站。)

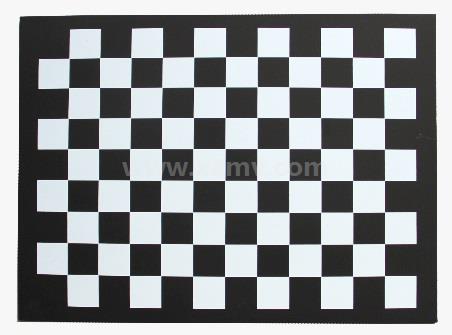

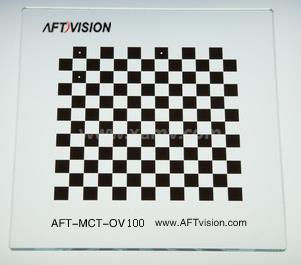

AFT-MCT-OV50标定板AFT-MCT-OV100标定板AFT-MCT-OV430标定板
单位:mm
规格型号类型材质图案阵列图案大小精度外形尺寸
AFT-MCT-OV50棋盘格光学玻璃13×123×3<0.01mm50*50*2
AFT-MCT-OV100棋盘格光学玻璃13×126×6<0.01mm100*100*2
AFT-MCT-OV430棋盘格金属12×930×30<0.01mm400*300*5


AFT-MCT-HC系列高精度Halcon标定板

AFT-MCT-HC系列高精度Halcon标定板是为高校、研究单位和机器视觉集成商研制的专用高精度标定工具,通过德国MVtech公司的Halcon和ActiveVision Tools机器视觉软件能够方便的获得相机的标定结果数据。(标定软件可以参考Halcon官方网站。)

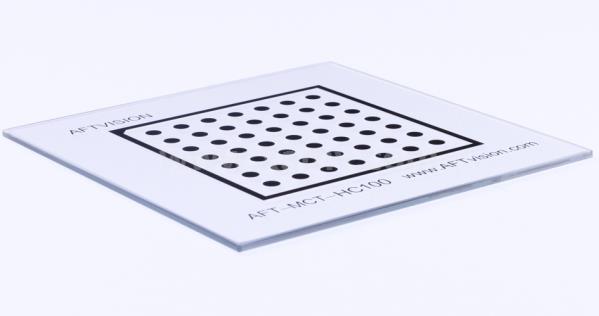

AFT-MCT-HC50标定板AFT-MCT-HC100标定板
单位:mm
规格型号类型材质图案阵列图案大小间距精度外形尺寸
AFT-MCT-HC50实心圆阵列光学玻璃7×7φ240.00163*63*2
AFT-MCT-HC100实心圆阵列光学玻璃7×7φ480.001100*100*2


AFT-MCT-SR系列高精度栅格陶瓷标定板

AFT-MCT-SR系列高精度栅格陶瓷标定板采用陶瓷基底的标准板具有热膨胀系数小、强度高、硬度高、耐磨性好、热传导率低、防酸碱性好等特点,且其良好的表面漫反射处理,解决了在应用过程中,前置光源情况下玻璃材质标定板反光的难题,可更好地识别标定板图案细节信息从而达到更高的标定精度和测量精度。是为高校、研究单位和机器视觉集成商研制的专用高精度标定工具,通过标定软件能够方便的获得相机的标定结果数据。

陶瓷标定板
单位:mm
规格型号类型材质图案阵列线宽间距误差外形尺寸
AFT-MCT-SR50栅格白色陶瓷22×220.052<0.00550*50*5


AFT-CT系列高精度双目视觉标定板

AFT-CT系列高精度双目视觉标定板是为高校、研究单位和机器视觉集成商研制的专用高精度标定工具,通过标定软件能够方便的获得相机的标定结果数据。

AFT-CT双目视觉标定板
单位:mm
规格型号类型材质图案阵列大圆直径小圆直径间距精度外形尺寸
AFT-CT430圆点金属11×9φ20φ10300.2400*300*8
AFT-CT129圆点金属11×9φ6φ390.2120*90*5


AFT-ORTB-03光学分辨率检验板

光学分辨率检验板(Optical resolution test board),也叫分辨率力板,该产品根据美军标MIL-STD-150A对比度规格而设计,采用玻璃基底材料的美军标分辨力板,具备最大分辨率为 228 lp/mm 的USAF 1951图案,它的不同分辨率单元使用对应的组和单元标记,可以通过查表得出它的每个单元对应的分辨率,客户可根据需要选择选用不同基底材料的正片(Positive,深色图案,浅色背景)和负片(Negative,深色背景,浅色图案)。

光学分辨率检验板光学分辨率检验板
单位:mm
产品型号尺寸分辨率范围材料
AFT-ORTB-0363×63×21-228玻璃


相关资料下载:
