TOTS双远心光学实验台
发布时间:2015-08-11

【产品简介】

BT-TOTS双远心光学实验台是进行精密测量实验的理想选择,其配备双远心镜头和远心平行光源,继承了双远心镜头的优点:大景深、低畸变以及放大倍率一致性;综合了远心平行光源的优点:极高的信噪比、极少的漫反射以及提高远心镜头的景深和远心度。可用其进行原型设计、可行性研究、模拟演示系统的搭建以及教学研究。

为了保证整个测量系统的精确性,我们在设计装配时严格按照“同心”标准进行,“同心”即远心平行光源与远心镜头同心。基于这些细致的设计,我们的双远心光学实验台可以达到完美的图像分辨率和景深,保证检测精度。

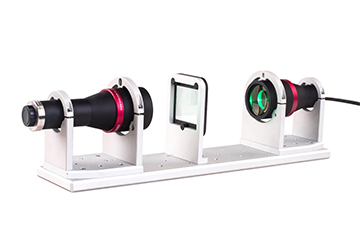

双远心光学实验台

注:每个实验台包含:1只双远心镜头、1只双远心平行光源、1套实验台架、1块标定板、1套远心视觉软件。

【产品特点】

安装方便:只需安装上相机即可开始实验,简单方便;

性能优良:试验台经过了精密的校准,保证其测量精度,为实验的准确定提供了保障;

【性能列表】

 视场光学规格机械尺寸
宽×高(mm)
型号放大CCD靶面尺寸测量畸变景深接口重量
倍率1/2″1/1.8″2/3″精度(μm)(%)(mm)(mm)(mm)(mm)(g)
BT-TOTS091,0006.4*4.87.1*5.48.8*6.6<5<0.06%1.2C2825678.5900
BT-TOTS160.52812.1*9.113.5*10.216.7*12.5<8<0.05%2.9C29765.581.21200
BT-TOTS240.3518.3*13.720.4*15.325.1*18.9<13<0.05%7C39165.578.51340
BT-TOTS360.24326.3*19.729.3*22.136.2*27.1<22<0.06%14C529103140.54150
BT-TOTS480.18434.8*26.138.8*29.247.9*35.9<31<0.06%24C636117147.55600
BT-TOTS560.15740.7*30.645.4*34.256.0*42.0<36<0.06%33C7011221507300
BT-TOTS640.13846.5*34.951.8*39.064.0*48.0<40<0.06%43C845143160.58700
BT-TOTS800.1158.0*43.564.6*48.779.8*59.8<55<0.07%67C91515816811100
BT-TOTS960.09368.5*51.476.3*57.594.2*70.7<70<0.07%94C1053206.518515300

【典型应用】

该光学试验台可用于进行原型设计、可行性研究、模拟演示系统的搭建以及教学研究等。
