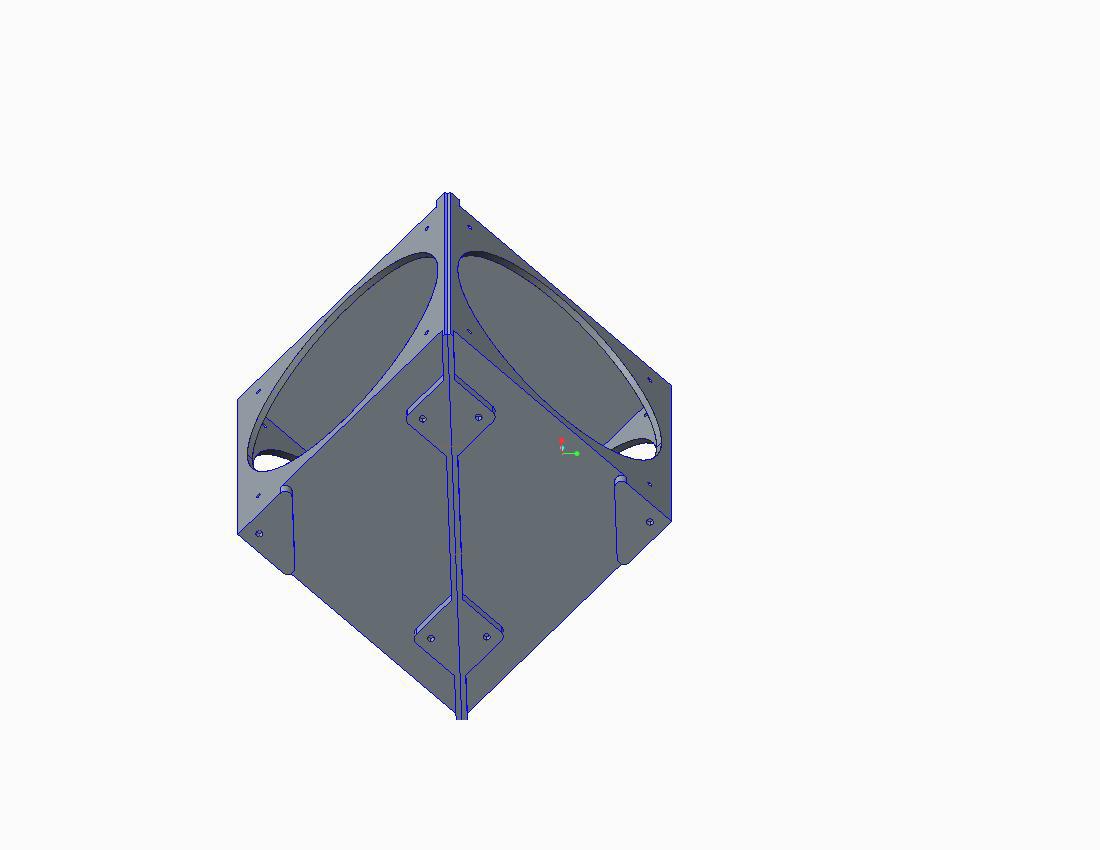

BTBS系列45°分束器
发布时间:2015-08-05
【产品简介】
BTBS系列是一种45°平板分束器,设计用来和BT远心镜头以及经校准的光源一起搭配设定同轴照明解决方案。使用这些45°平板分束器,可以将光束分为两束,50%反射50%投射。
【产品特点】
系列被设计用于在430-670nm波段中的45度入射角:一个表面是分束器涂层,而第二个表面是防反射涂层。远心同轴照明特别用来照亮平面反光物体,并有效地突出缺陷或凹陷(这些以暗特征出现在图像中)。
【性能列表】
(单位:mm)
名称 | 光路偏转角度(.deg) | 安装内孔尺寸 | 外形尺寸(长*宽) | 高度 | 适配光源 | 适配镜头 |
---|---|---|---|---|---|---|
BTBS-36 | 90 | Ø66 | 240*305 | 305 | BT-TCL36/X | BT2364/BT-F064 |
BTBS-48 | 90 | Ø75 | BT-TCL48/X | BT2348/BT-F048 | ||
BTBS-64 | 90 | Ø100 | BT-TCL64/X | BT2364/BT-F064 | ||
BTBS-80 | 90 | Ø142 | BT-TCL80/X BT-TCL96/X | BT2380/BT-F080 /BT2396/BT-F096 |
