发布时间：2015-08-05
产品简介
针对高度尺寸在1mm-20mm之间的物体一次性空间多角度检测而设计的成像光学系统。
按照光路设计，将双远心镜头、光源和反射镜面等光学器件按照一定的结构组合起来。
取像时，镜头可以将一个拍摄物的7个不同角度的画面集成在一个画面中。
产品优势
一套光学系统一次性解决1-20mm物体多角度成像的问题，不需要单独再搭配光源。
7个视角分隔画面，能达到一幅画面全方位无死角的成像效果，且各个角度的视图按照空间位置均匀分隔整幅画面。
顶视图和侧视图为同一放大倍率，系统采用远心镜头，侧视图因为视角原因有角度压缩，但变形均是线性的。
长景深，各个侧视图不在同一个高度均能清晰对焦。

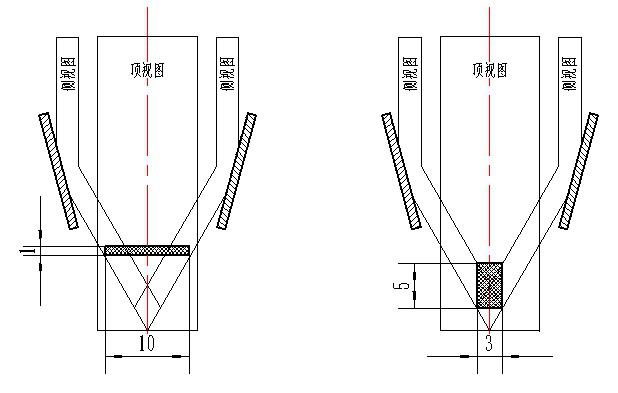

光路对拍摄物体外形尺寸的互相约束形式如下图：
产品参数
| 芯片尺寸(") | 1/3 | 1/2 | 2/3 |
|---|---|---|---|
| 最大视场Ø10时最大深度尺寸(mm) | 1 | 1 | 1 |
| 最小视场Ø1时最大深度尺寸(mm) | 7 | 7 | 7 |
| 工作波长范围(nm) | 450-650 | 450-650 | 450-650 |
| 工作距离(mm) | 1-6 | 1-6 | 1-6 |
| 接口形式 | C | C | C |
以上检测范围可根据客户的需要做定制化产品。
适用范围
1、机械件外形轮廓面缺陷检测，内孔螺纹完整性，螺牙间距尺寸测量。
2、线路板元器件引脚缺陷、焊接缺陷检测。
3、接插件引脚弯曲变形、外塑胶壳的缺陷检测。
4、物体平面带有一定角度的伤痕等缺陷检测。
5、20mm高度内孔印刷字符的检测。
