MB双远心镜头/光源固定板
发布时间：2015-08-05
【产品简介】

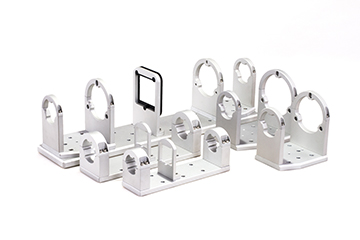

BT-MB系列固定板搭配BT-TS系列支架，可以组合成双远心光学试验台。利用试验台可以进行双远心光学试验。其中，在一侧固定双远心镜头，另一侧固定双远心平行光，中间可使用标准标定靶进行畸变校正，也可直接进行工件检测。
整套试验台有极高的加工精度，同时都进行过严格的配合调校，可以保证光学系统的精确性。
【性能列表】
| 型号 | 兼容的固定架 | 机械参数 | |||
|---|---|---|---|---|---|
| 长(mm) | 宽(mm) | 厚度(mm) | 重量(g) | ||
| BT-MB04-09 | BT-TS23 | 201.8 | 56 | 10 | 285.5 |
| BT-MB16-24 | BT-TS16 | 228.5 | 66.5 | 10 | 384.5 |
| BT-TS24 | |||||
| BT-MB36 | BT-TS36 | 478.3 | 103 | 15 | 1950 |
| BT-MB48 | BT-TS48 | 599 | 117 | 15 | 2770 |
| BT-MB56 | BT-TS56 | 632 | 122 | 15 | 3060 |
| BT-MB64 | BT-TS64 | 788 | 143 | 15 | 4460 |
| BT-MB80 | BT-TS80 | 869.2 | 158 | 15 | 5470 |
| BT-MB96 | BT-TS96 | 1007.5 | 185 | 20 | 9940 |
【典型应用】
该系列固定板搭配BT-TS系列支架，可以组合成双远心光学试验台，保证光学系统的精确性。
